MEGT-R 桿塔接地電阻測試儀原理

來源：武漢摩恩更新時間：2018-05-02

MEGT-R 桿塔接地電阻測試儀原理
桿塔接地電阻測試儀適用于測量避雷線直接接地的輸電線路桿塔接地電阻，其測量原理如圖2所示。桿塔塔身和本檔避雷線電阻、后續（或兩側）各檔鏈行回路等效阻抗中的電阻分量等形成一個回路，通過測量?jī)x內部電源電勢，在該回路中產生電流，通過全電路歐姆定律得出所測桿塔的接地電阻值。

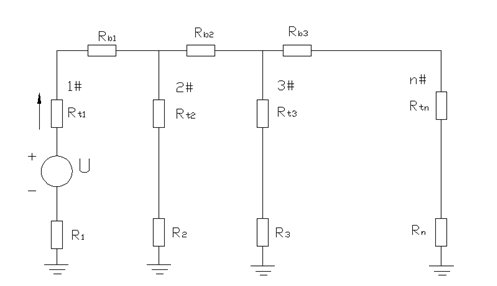

Rb1、Rb2、Rb3、…—各檔避雷線的電阻（包括接觸電阻）；Rt1、Rt2、Rt3、…—各基桿塔的電阻（包括接觸電阻）；
圖2 MEGT-R型桿塔接地電阻測量?jī)x測量桿塔接地電阻原理圖

例如欲測1#桿塔接地電阻R1，首先解開該桿塔與地網所有的連接線，并將所有接地引下線并聯，然后將測量?jī)x串聯接入1#桿塔接地引下線中（即加入了一電流源），其產生的電流經由避雷線連接在一起的桿塔通過大地流回測量?jī)x中，根據輸出電壓與回路電流之比值為該桿塔接地電阻值。隨著并入桿塔數的增多，其并聯電阻Rn越小，所測得的阻值R1就越準確。
