MESM-3三鉗矢量分析儀波形顯示測試部分

來源:武漢摩恩    更新時間:2018-04-26

MESM-3三鉗矢量分析儀波形顯示測試部分
1.測試目的
通過本項目可以顯示各參量的波形,了解各參量之間的相位關系(超前或滯后),觀察波形的畸變情況,分析畸變產生的原因,PT和CT有無過負荷的情況。
2.測試方法

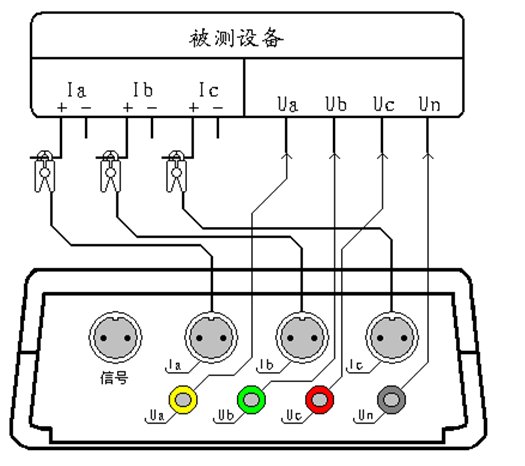

具體接線如圖三十所示:


圖三十、波形顯示接線圖

在本項目中同時接入三相電壓和三路電流信號。將電壓測試線的黃、綠、紅、黑四種顏色分別對應被測信號的A、B、C、N四條相線(當PT二次采用三線制接法時將被測設備的B相電壓接到儀器的Un端子,只用三根電壓線即可)。Ia、Ib、Ic三個鉗形電流互感器用來測量被測設備的電流ABC三相,接好線后進入“波形顯示”屏查看測量結果。
