MEDQ-2000A 手持式電能質量分析儀“頻譜分析”界面

來源：武漢摩恩更新時間：2018-04-25

MEDQ-2000A 手持式電能質量分析儀“頻譜分析”界面

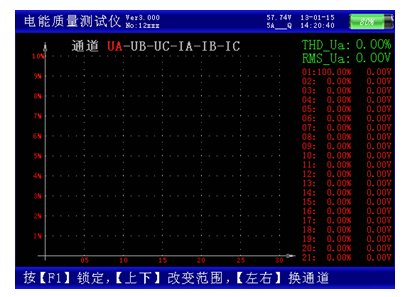

頻譜分析界面如上圖所示。此屏以柱狀圖的形式顯示出A 相電壓、B 相電壓、C 相電壓、A 相電流、B 相電流和C 相電流的諧波含量分布柱狀圖，相鄰次數的諧波含量柱用不同的顏色區分開，每10種顏色為一組，循環顯示；因32次以上的諧波一般情況下用不到，我們?cè)谥鶢顖D里只顯示到32次。UA-UB-UC-IA-IB-IC提示當前測量通道（可通過←、→鍵來改變所選通道），縱坐標刻度0%-10%表示各次諧波分量的百分比含量，基波含量始終對應到100％刻度（當所有次數的諧波含量都小于10%時進行放大顯示，即以10%做為滿刻度；當有一項以上的諧波含量大于10%時，以正常刻度顯示，即以100%做為滿刻度），橫坐標的指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和1－64次各次諧波的數值（用↑、↓鍵來翻頁）。無失真的信號應顯示第一次諧波（基波）。測試時用Ua、Ub、Uc三個電壓通道和Ia、Ib、Ic三個電流通道進行測量。
屏幕zui下一行為提示行，提示可進行的操作。按F1鍵能將當前屏幕鎖定，便于讀數，按F2繼續刷新，可繼續查看各相電壓、電流的1~64次諧波，按退出鍵返回主菜單。
