MEDQ-2000A 手持式電能質量分析儀“參數設置”界面

來源：武漢摩恩更新時間：2018-04-25

MEDQ-2000A 手持式電能質量分析儀“參數設置”界面

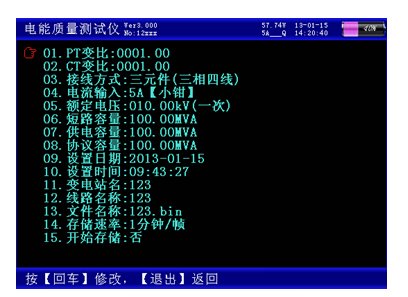

參數設置界面如下圖所示，此屏用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、接線方式、電流輸入、額定電壓、短路容量、供電容量、協議容量、設置日期、設置時間、變電站名、線路名稱、文件名稱、存儲速率、開始存儲。

? PT變比：指被測裝置所用的電壓互感器的變比數值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。
? CT變比：指被測裝置所用的電流互感器的變比數值。輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。
? 接線方式：指被測裝置的接線聯接方式，包括：二元件三角形接法、三元件三角形接法、三元件星形接法幾種情況。通過←、→鍵在幾種方式間進行切換，選定到所需方式。
? 電流輸入：指用哪種方式進行電流的測量，包括：5A鉗表測量方式、25A鉗表測量方式、100A中鉗表測量方式、500A中鉗表測量方式、400A大鉗表測量方式(非標配)、2000A大鉗表測量方式（非標配），共6種選項。通過←、→鍵在幾種方式間進行切換，選定到所需方式。
? 額定電壓：指被測裝置的額定一次側電壓值。共有0.38、6、10、35、66、110、220kV七個檔位，按←、→鍵切換選擇，選定到所需檔位。
? 短路容量：短路容量是指電力系統在規定的運行方式下，關注點三相短路時的視在功率，它是表征電力系統供電能力強弱的特征參數，其大小等于短路電流與短路處的額定電壓的乘積。
? 供電容量：供電系統的負荷,一般是指用戶降壓變壓器容量，比如多少千伏安。
? 協議容量：用電人申請,并經供電人核準使用電力的 zui大功率或視在功率。
? 設置日期：輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。如：2013年1月12日則輸入20130112確認即可。
? 設置時間：輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。如：11點45分07秒則輸入114507確認即可。
? 變電站名：指試驗現場所處的變電站名稱，用于對所保存的結果進行區分。由數字和字母構成，可任意組合。通過相應的數字/字母按鍵直接輸入。輸入方法為：按確認鍵使內容變成紅色，再按相應的鍵輸入內容，完成后再按確認鍵結束。
? 線路名稱：指被測線路的編號。與“變電站名”一起用于對所保存的結果進行區分。由數字和字母構成，可任意組合。通過相應的數字/字母按鍵直接輸入。輸入方法為：按確認鍵使數字變成紅色，再按相應的鍵輸入內容，完成后再按確認鍵結束。
? 文件名稱：指記錄存儲的文件名稱。由數字和字母構成，可任意組合。通過相應的數字/字母按鍵直接輸入，文件的擴展名不用輸入，程序?qū)⒆詣蛹由稀?/span>
? 存儲速率：指對測試數據保存的時間間隔，zui小間隔為1分鐘、zui大間隔為5分鐘。通過←、→鍵在幾種方式間進行切換，選定到所需間隔時間。
? 開始存儲：指存儲功能設置開關。當選擇 “是”時存儲功能打開，自動開始存儲數據；當選擇“否”時存儲功能關閉，停止存儲數據。
按確定鍵可進入相應設置，按退出鍵返回主菜單。
