MOEORW-8560P 電能表測試系統結構外觀

來源：武漢摩恩更新時間：2018-04-24

MOEORW-8560P 電能表測試系統結構外觀
1、儀器外觀（正視圖如圖一）

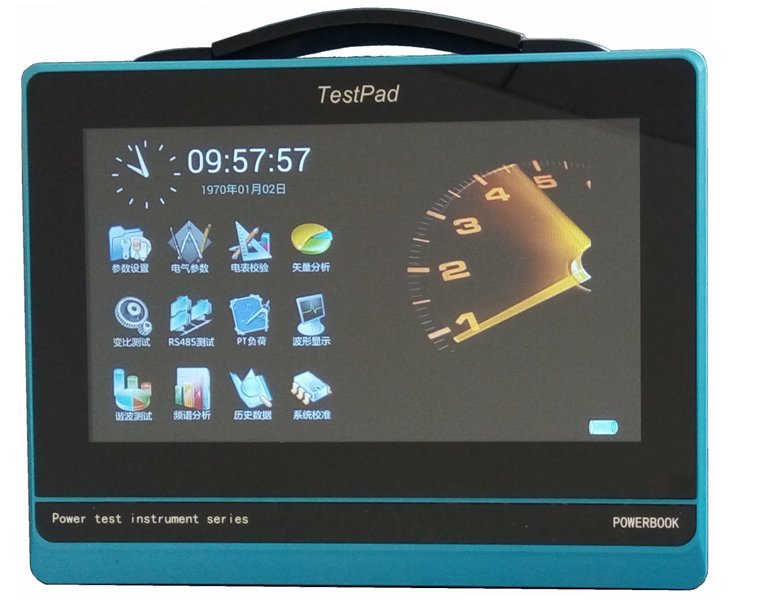

圖一、MOEORW-8560P 電能表測試系統正面試圖
MOEORW-8560P 電能表測試系統頂端是伸縮提手，正面是觸控液晶顯示屏；
2、測試接線端子接口

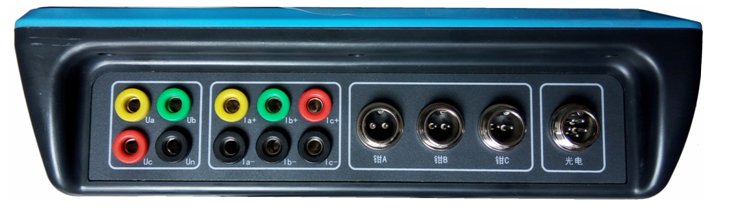

圖二、接線端子接口
接線端子區位于儀器的左側面，如圖二，包括：電壓輸入端子UA、UB、UC、UN；電流輸入端子Ia+、Ia-、Ib+、Ib-、Ic+、Ic-（其中Ia+、Ib+、Ic+為電流流入端，Ia-、Ib-、Ic-為電流流出端）；鉗形電流互感器接口（A相鉗、B相鉗、C相鉗）；光電及脈沖信號接口。
3、儀器輔助端子接口

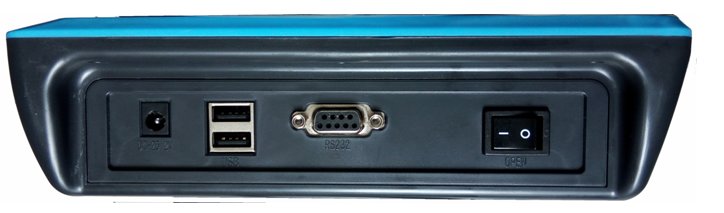

圖三、輔助端子接口
輔助端子區位于儀器的右側面，包括：儀器工作開關、RS232/RS485接口（用于將數據上傳電腦，還用于測試電能表的RS485接口的通訊功能是否正常）、USB接口（用于連接U盤，可在線升級程序）、充電接口（儀器虧電時須及時充電，避免電池深度放電影響電池壽命，長期不用zui好在兩周內充一次電，每次充電zui好在6小時以上）。

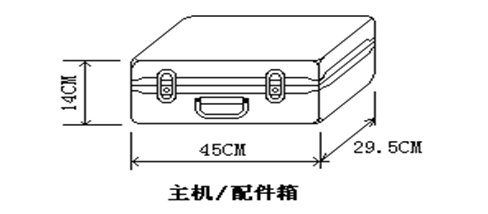

4、MOEORW-8560P 電能表測試系統鋁合金外包裝箱
