MOEORW-8302 CT PT分析儀CT線圈電阻測量接線圖

來源:武漢摩恩    更新時間:2018-04-24

MOEORW-8302 CT PT分析儀CT線圈電阻測量接線圖
在測量CT線圈的直流電阻時,請按照?qǐng)D3.5連接儀器和被測CT。
1)將CT PT分析儀的接地柱連接到保護地PE
2)按照?qǐng)D3.5所示,斷開被測CT二次側和二次負荷的連接
3)將CT PT分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至CT二次側的一端,參見圖3.5
4)將CT PT分析儀率輸出和CT二次側/PT一次側的紅色端子連接至CT二次側另一端
5)為了消除接觸電阻對線圈電阻測量的影響,在連接CTPT分析儀的端子時,CT二次側/PT一次側的連接端子應保持在功率輸出端子的內側,如圖3.4。

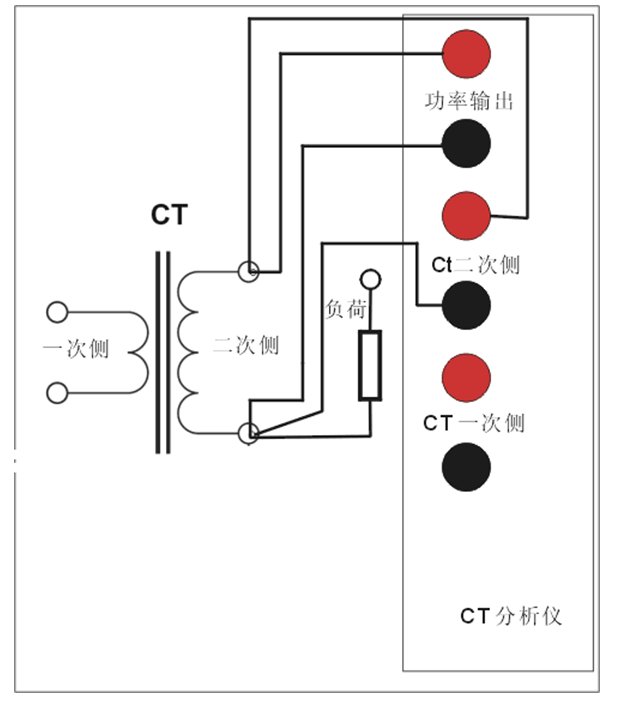

圖3.5 線圈電阻測量
