MOEORW-9800A無線高低壓核相儀高壓發生器的接線方法

來源:武漢摩恩    更新時間:2018-04-20

MOEORW-9800A無線高低壓核相儀高壓發生器的接線方法
聲磁同步定點需要配合使用高壓沖擊信號發生器,并工作在周期放電狀態。
1、相線對鎧裝接法:
當發生相地故障、相間合并對地故障,或斷線合并接地故障,總之只要存在相對地絕緣損壞,均優先采用相對鎧接法,其優點為故障點放電聲的傳播衰減較小。
如圖5-2-1所示,將高壓發生器的高壓輸出連接電纜故障相,測試地連接電纜的金屬鎧裝。

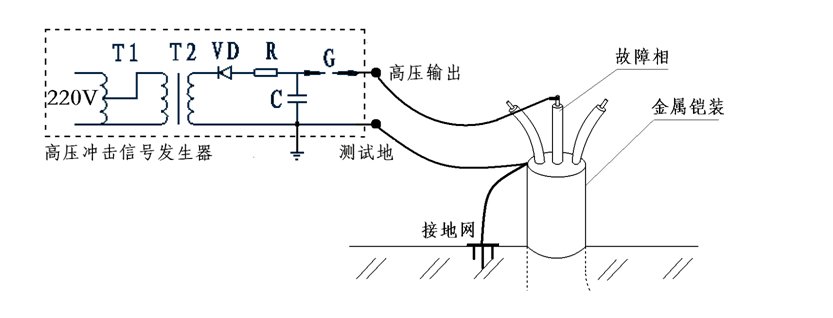

圖5-2-1 相對鎧接法

2、相間接法:
當發生單純相間故障(沒有合并接地)時,使用相間接法。如圖5-2-2所示,將高壓發生器的高壓輸出和測試地連接兩故障相,其中一故障相需進行安全接地。

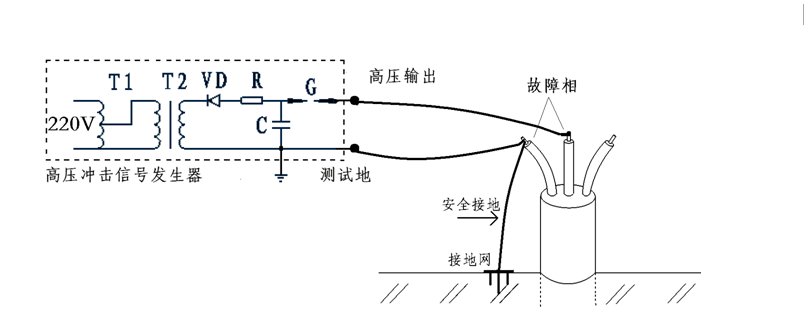

圖5-2-2 相間接法

3、斷線故障的接法:
對于單純斷線故障(沒有發生合并接地),接線示意圖如圖5-2-3所示:

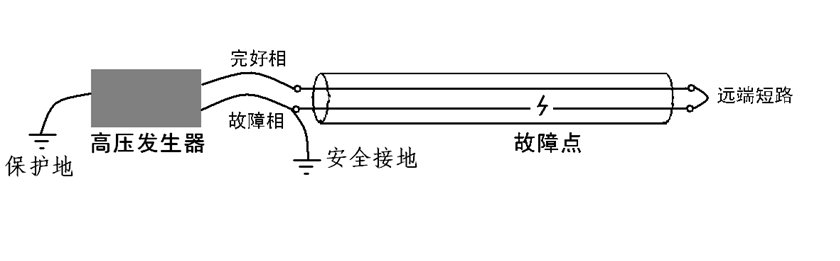

圖5-2-3 斷線故障接線示意圖

將高壓發生器的高壓輸出線和測試地線分別接電纜的一完好相線和故障相線,在電纜的遠端將兩相短路。
