微機繼電保護測試儀重合閘繼電器校驗

來源：www.zeichua.cn 更新時間：2020-07-31

MEJB-902F 微機繼電保護測試儀重合閘繼電器校驗
（1）方法一：（適用于PC機軟件操作）
在直流試驗中，用手動試驗方式，設置 Ia 為中間繼電器保持電流，Uab為 220V（Ua為＋110V，Ub為－110V）作電容充電電壓，Uc為＋110V。按下“確認”，“開始”輸出220V 電壓。等待15－25秒重合閘電容充電充滿、信號燈亮后，將Uc電壓值改為－110V（在輸出狀態中，鼠標點擊Uc數值框，直接輸入－110，按回車鍵），即在第 7 端施加啟動電壓以啟動重合閘，重合閘啟動后，等待重合閘時間到，接點動作，即可測出動作時間。注意：若重合閘能充電但不能動作，請檢查保持電流是否有輸出。在充電期間，電流輸出回路是斷開的，所以測試儀的電流輸出開路指示燈亮。當重合閘動作時，測試儀的電流輸出開路指示燈應熄滅。

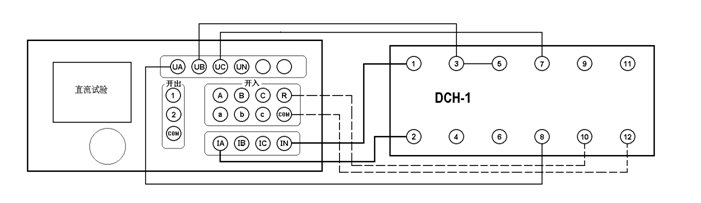

微機繼電保護測試儀重合閘繼電器校驗圖

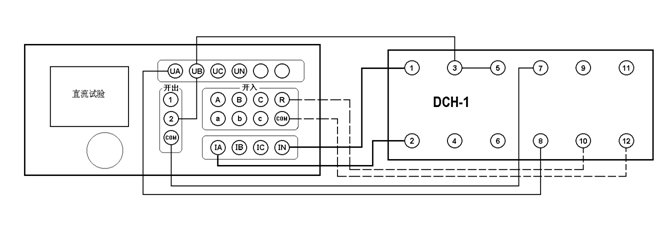

（2）方法二：（適用于MEJB-902B 型單機操作）在直流試驗中，用手動試驗方式，設置 IA 為中間繼電器保持電流，UAB為 220V（UA為＋110V，UB為－110V）作電容充電電壓，關閉所有的變化標志。按下“確認”，“開始”輸出220V 電壓。等待15－25秒

重合閘電容充電充滿、信號燈亮后，按下測試儀面板上的“▲”或“▼”，或旋轉一下測試儀器的旋鈕。此時，開出2閉合，UB通過開出2給7號端子加上-110V電壓，從而啟動重合閘。待重合閘時間到，接點動作，即可測出動作時間。
