微機繼電保護測試儀試驗指導

來源:www.zeichua.cn    更新時間:2020-08-03

MEJB-902F 微機繼電保護測試儀試驗指導
下面僅以“低周動作值測試”為例,詳細說明具體的試驗方法
1.接線方法
測試儀三相電壓UA、UB、UC接保護三相電壓,測試儀UN接保護的UN;測試儀開入量A、B分別接保護的第一輪和第二輪甩負荷開出引線的一端,另一端短接后接測試儀開入量的公共端;zui后接上裝置的工作電源(如果裝置需要直流工作電源,可以從測試儀后面板的獨立直流電源引接)。
2.選擇
打開“頻率及高低周保護”測試模塊,選擇“低周保護”測試對象的“動作頻率”測試項目;
3.設置

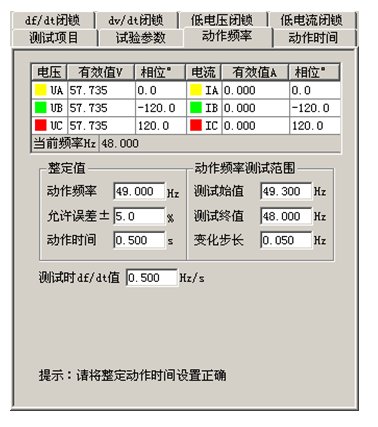

切換到“動作頻率”測試界面,設置試驗數據,如右圖所示:

4.整定值
按照保護的定值單或保護實際整定的定值設置。該設置項在試驗期間只起參考作用,不影響試驗結果。
5.動作頻率測試范圍
“測試始值”必須大于保護整定動作頻率,并且“測試終值”必須小于整定動作頻率。“變化步長”依據對試驗的精度要求而定,一般按默認的0.05Hz設置即可。
6.測試時df/dt值
指頻率下降過程中第一階段的均勻變頻速率,df/dt值應小于保護整定的閉鎖值。
7.變頻步長
指第二階段逐格變頻的“變化步長”,該值越小能使測試的精度越高。
8.動作時間
整定動作時間。第二階段逐格變頻的時間間隔等于該值加0.2秒。該值如果設置太小,有可能會使保護在一個變頻時間間隔內來不及動作,故該值應正確設置。
9.開始試驗按鈕
檢查試驗參數均設置正確后,即可開始試驗。試驗期間,界面上的“當前頻率Hz”欄可以觀察到當前測試儀輸出的實時頻率。測試儀未輸出電壓時,保護上的“異常”燈會亮。當測試儀輸出的頻率小于保護的“啟動值”時,保護上“啟動”燈亮,即啟動低周動作元件。
試驗的過程如下:輸出50Hz電壓電流,經過變化前延時——頻率以df/dt速率均勻下滑至“測試初值”——按“變化步長”以“整定動作時間”+0.2秒的時間間隔逐格下降頻率并記錄是否保護動作。
