變壓器損耗參數測試儀單相空載測試

來源：www.zeichua.cn 更新時間：2020-08-06

單相空載測試項目通常用來測試單相變壓器的空載損耗和空載電流百分比。也可用來對三相變壓器進行逐相測試（主要用來檢測被測變壓器有沒有單相故障）。在現場無三相電源的情況下，也需要用到這種試驗方法。

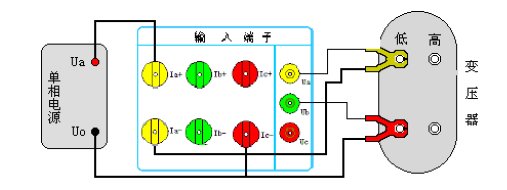

單相空載用儀器的A相電壓和A相電流進行測試。如圖十三所示，用一單相電源作為測試電源，火線接到測試儀的A相電流端子正端，黃鉗子粗線接到A相電流端子的負端，細線接到A相電壓端子Ua，紅鉗子粗線直接接到測試電源的零線，細線接到B相電壓端子Ub，兩把鉗子分別夾到低壓側兩個接線柱上。高壓側開路。

圖十三單相變壓器空載試驗

這種方法也適用于用單相電源對三相變壓器進行空載損耗的測量。當做三相空載試驗后發現損耗超過標準時，應分別測量三相損耗，通過對各相空載損耗的分析比較，觀察空載損耗在各相的分布情況，以檢查各相繞組或磁路中有無局部缺陷。依次將變壓器的一相繞組短路，其他兩相繞組施加電壓，測量空載損耗和空載電流。
