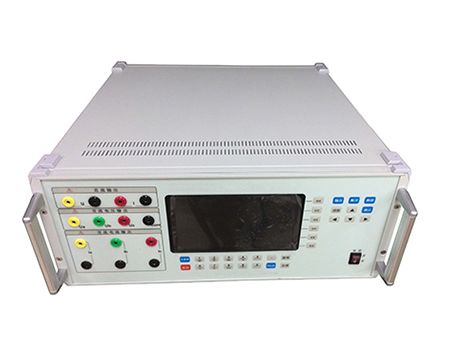

MYJ-3E三相交直流指示儀表校驗儀

執行標準：DL/T630-1997

產品別稱：三相交直流指示儀表校驗儀、多功能儀表綜合檢定裝置、三相交直流多功能檢定裝置、交流采樣變送器校驗儀、變送器校驗儀、變送器儀表檢定裝置

產品特性：
※可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差;
※可按電能表檢測負荷點或自選點進行電能表校驗；
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

三相交直流指示儀表校驗儀

產品用途
本裝置是按照JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG 596-1999、JJG 307-2006的要求而設計的三相表源一體化裝置。裝置中表的核心技術用的是數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。
裝置具有精度高、工作穩定可靠、操作方便靈活等特點。

◆三相交直流指示儀表校驗儀主要功能及特點
1 可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。
2 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。
3 功放的工作頻帶為40Hz～1kHz，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。
4 設有USB接口。通過上位機軟件（選件），由計算機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。
5 設有大容量的非易失性存貯器，可存貯300塊被檢儀表的檢測原始數據，以供查閱和上傳。
6 可按電能表檢測負荷點或自選點進行電能表校驗。

◆三相交直流指示儀表校驗儀主要技術指標
1 交流電壓量程 50V、100V、200V、400V、600V zui大輸出容量 20VA；
2 交流電流量程 0.5A、1A、2.5A、5A、10A、20A zui大輸出容量 20VA；
3 交流電壓、電流調節范圍 0～130% FS，調節細度 5×10-5；
4 工頻交流電壓、電流準確度 0.05% FS；
5 有功功率（50V～400V）準確度 0.05% FS；
6 無功功率（50V～400V）準確度 0.1% FS；
7 電流對同名相電壓的相位準確度 0.050；
8 頻率調節范圍 45～65Hz，調節細度 0.001Hz，調定值準確度0.01Hz；
9 相位調節范圍0～359.990，調節細度 0.010；
功率因數 調節范圍0～±1，調節細度 0.0001；調定值準確度0.0005；
10 交流電壓、電流輸出波形失真度 ≤0.3%；
11 交流電壓、電流及功率輸出穩定度 ≤0.01% FS /60s；
12 諧波2～31次，幅度0～40%，各次諧波相位細度0.010·N（N為諧波次數）；
13 直流電壓量程 75mV、75V、150V、300V、500V、1000V zui大輸出容量20W；
14 直流電流量程 0.5A、1A、2.5A、5A、10A、20A zui大輸出容量20W；
15 直流電壓、電流調節范圍0～120% FS（1000V量程0～105% FS），調節細度5×10-5；
16 直流電壓、電流輸出穩定度 ≤0.01% FS /60s（峰－峰值）；
17 直流電壓調定值準確度 0.05% FS；
18 直流電流調定值準確度 0.1% FS；
19 直流75mV輸出（負載≥5Ω）準確度 0.1% FS；
20 電能表測量（50V～400V）綜合誤差 0.05% （脈沖輸出：三相額定值=6Hz）；
21 工作電源單相220V±10%， 50Hz±5%；
22 使用環境溫度200C±100C，相對濕度≤85%RH；
23 體積重量約460×460×175mm3， 20kg（豪華型機箱24kg）。
